5口千兆工业级交换机-5GT

产品展示/ PRODUCT

以下图片文字版权所有,侵权必究

产品描述/ PRODUCT

此设备是5个10/100/1000 Base-T工业以太网快速交换机,通过无风扇散热电路设计、宽范围工作环境温度、高防护等级等技术,提供了耐高/低温、防雷等卓越的工业级品质,增强了工业网络的可靠性和安全性。更能满足轨道交通、平安城市、智能交通、室外监控和其他恶劣环境中的部署要求。

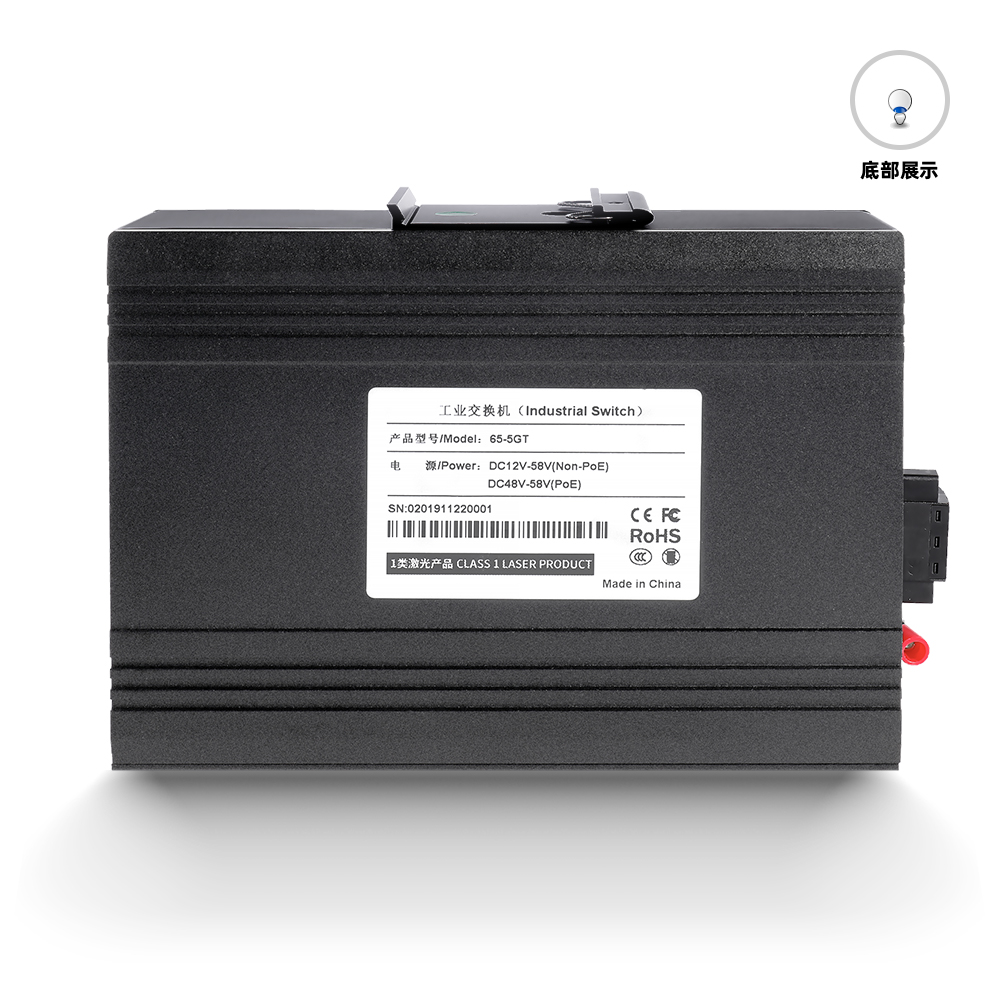

产品图片/ PRODUCT

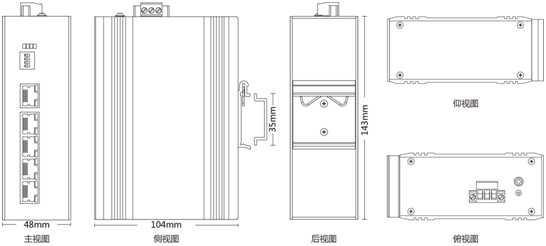

产品尺寸/ PRODUCT

主要特性/ PRODUCT

输入电压:DC 12-58V
工作温度:-40℃ ~ +85℃
外 壳:IP40防护等级,无风扇设计
检验报告:CCC/CE/FCC/RoHS
防 静 电:8KV-15KV
MTBF:100000小时

产品参数/ PRODUCT

接口(Provider Mode Ports)

业务接口(Fixed port)

5*10/100/1000 Base-T

电源接口(Power interface)

凤凰端子,双电源冗余

LED灯(LED Indicators)

PWR,OPT ,NMC,ALM

复位开关(Reset)

拨码复位


拨码说明(Dialing instructions)

1 C/D

预留

2 LGY

预留

3 VLAN

端口隔离

4 RST

复位



线缆类型及距离(Cable type&Transmission distance)

双绞线(Twisted-pair)

0-100m(CAT5e,CAT6)

单模光纤(Monomode optical fiber)

/

多模光纤(Multimode optical fibre)

/



网络拓扑(Network Topology)

环形拓扑(Ring topology)

不支持

星型拓扑(Star topology)

支持

总线拓扑(Bus topology)

支持

树形拓扑(Tree Topology)

支持





电气特性(Electrical Specifications)

输入电压(input voltage)

DC12-58V

整机功耗 (Total Power consumption)

<6W

过压告警(Voltage Alarm)

支持



二层交换(Layer 2 Switching)

交换容量(Switching capacity)

10G

包转发率(Packet forwarding rate)

7.44Mpps

MAC地址表(MAC address table)

8K

报缓冲区(Buffer)

1M

转发延迟(Forwarding delay)

<5us

极性反转(MDX/MIDX)

支持

流量控制(Flow control)

支持

巨型帧(Jumbo Frame)

支持10Kbytes

看门狗功能(WatchDog)

支持

端口隔离(Port isolation)

支持



环境条件(Environment)

工作温度(Operating temperature)

-40℃~+85℃

储藏/运输温度(Storage temperature)

-40℃~+85℃

相对湿度(Relative humidity)

5%~95% 无凝露(non-condensing)

散热方式(Thermal methods)

无风扇设计,自然散热

MTBF

100,000 小时



机械结构( Mechanical Dimensions)

尺寸(Product size)

143X104X48mm

安装方式(Installation Method)

卡轨式安装

重量(Weight)

约0.45KG



防护(EMC&INGRESS PROTECTION )

IP等级(IP Level)

IP40

电源浪涌防护(Surge protection of Power)

IEC 61000-4-5  Level X (6KV/6KV)(8/20us)

网口浪涌防护(Surge protection of Ethernet port)

IEC 61000-4-5  Level 4 (4KV/4KV)(10/700us)

辐射抗扰(RS)

IEC 61000-4-3  Level 3(10V/m)

瞬间脉冲抗干扰(EFI)

IEC 61000-4-4  Level 3(1V/2V)

传导抗干扰(CS)

IEC 61000-4-6  Level 3(10V/m)

电源频率磁场抗扰(PFMF)

IEC 61000-4-8  Level 4(30A/m)

电压跌落(DIP)

IEC 61000-4-11  Level 3(10V)

抗静电干扰(ESD)

IEC 61000-4-2  Level 4(8K/15K)

自由跌落(Free fall)

0.5m


相关认证(Authentication)

认证(Authentication)

公安部、工信部检验报告及入网许可证
CCC/CE/FCC/RoHS



配套和附件(Accessories)

配套设备(Accessories)

设备,端子,合格证,说明书,电源适配器(选配)



可选型号(Optional model)

描述信息

XPTN-9000-65-5GT

5个10/100/1000M自适应电口
