百兆1光1电工业级收发器-1FX1TX |
百兆1光1电工业级收发器-1FX1TX
产品展示/ PRODUCT
以下图片文字版权所有，侵权必究
产品描述/ PRODUCT
此设备是1个100M光口&1个10/100M自适应网口工业以太网快速交换机,POE可选，通过无风扇散热电路设计、宽范围工作环境温度、高防护等级等技术，提供了耐高/低温、防雷等卓越的工业级品质，增强了工业网络的可靠性和安全性。更能满足轨道交通、平安城市、智能交通、室外监控和其他恶劣环境中的部署要求。

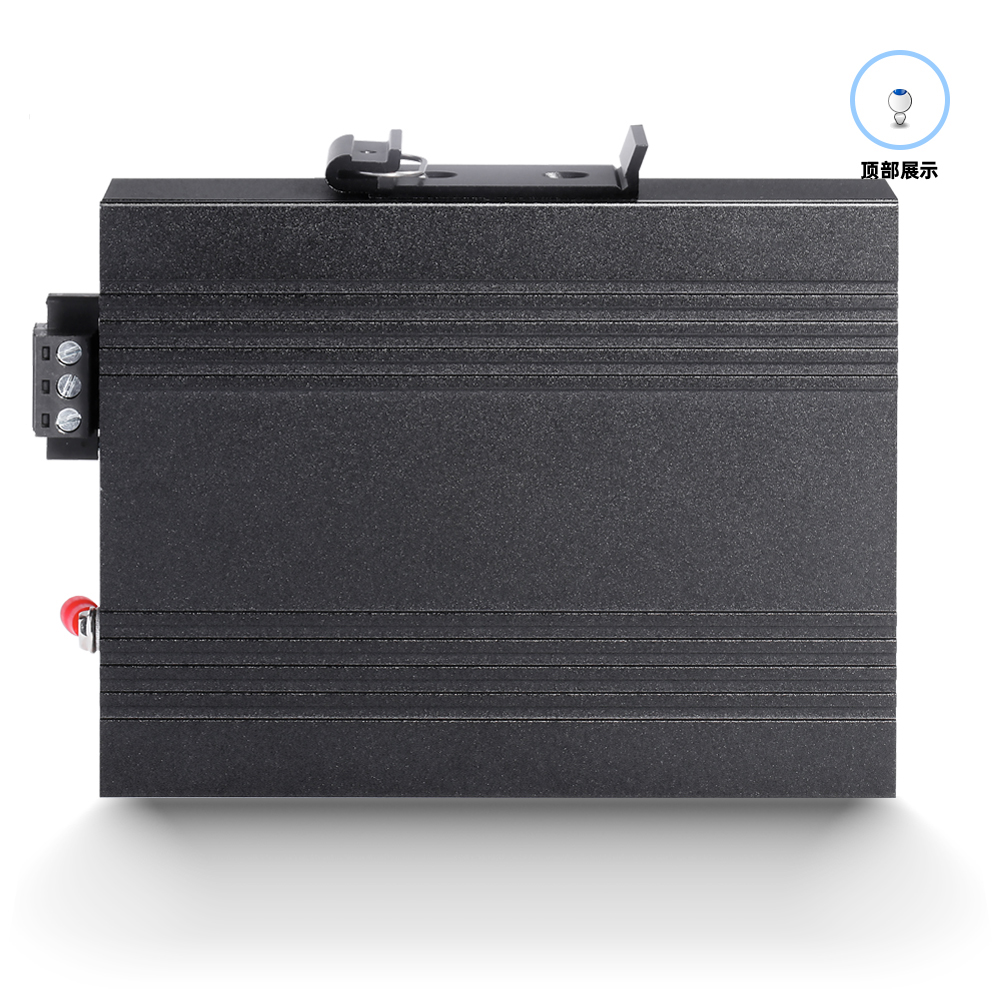

产品图片/ PRODUCT
产品尺寸/ PRODUCT
主要特性/ PRODUCT
输入电压：DC12-58V
工作温度：-30℃ ~ +75℃
外 壳：IP40防护等级，无风扇设计
检验报告：CCC/CE/FCC/RoHS
防 静 电：8KV-15KV
MTBF：100000小时
产品参数/ PRODUCT
|
|
|
|
接口（Provider Mode Ports） |
|
|
业务接口（Fixed port） |
1.100 Base-FX ，1*10/100 Base－TX |
|
电源接口（Power interface） |
凤凰端子，双电源冗余 |
|
LED灯（LED Indicators） |
P1/P2,OPT |
|
|
|
|
拨码说明（Dialing instructions） |
|
|
1 LFP |
LFP/RPR功能开关 |
|
2 LGY |
LEGACY功能开关（标准/非标准PoE选择） |
|
3 VLAN |
端口隔离功能 |
|
4 BSR |
风暴抑制功能 |
|
|
|
|
线缆类型及距离（Cable type&Transmission distance） |
|
|
双绞线（Twisted-pair） |
0-100m（CAT5e,CAT6） |
|
单模光纤（Monomode optical fiber） |
20/40/60/80/100KM |
|
多模光纤（Multimode optical fibre） |
550m |
|
|
|
|
网络拓扑（Network Topology） |
|
|
环形拓扑（Ring topology） |
不支持 |
|
星型拓扑（Star topology） |
支持 |
|
总线拓扑（Bus topology） |
支持 |
|
树形拓扑（Tree Topology） |
支持 |
|
|
|
|
电气特性（Electrical Specifications） |
|
|
输入电压（input voltage） |
DC12-58V |
|
整机功耗 （Total Power consumption） |
非PoE<5W ;PoE<35W |
|
|
|
|
PoE支持（PoE Support）可加配 |
|
|
PoE端口（PoE port） |
1 |
|
PoE协议（PoE Protocol） |
802.3af，802.3at |
|
PoE引脚分配（Pin Assignment） |
1,2,3,6 |
|
PoE模式（PoE Mode） |
标准/非标准模式 |
|
远程PD重启（Remote PD Reset） |
支持 |
|
PoE非标检测拨码 |
支持 |
|
|
|
|
二层交换（Layer 2 Switching） |
|
|
交换容量（Switching capacity） |
1G |
|
包转发率（Packet forwarding rate） |
0.297Mpps |
|
MAC地址表（MAC address table） |
2K |
|
报缓冲区（Buffer） |
768K |
|
转发延迟（Forwarding delay） |
<5us |
|
极性反转（MDX/MIDX） |
支持 |
|
流量控制（Flow control） |
支持 |
|
巨型帧（Jumbo Frame） |
支持2K bytes |
|
看门狗功能（WatchDog） |
不支持 |
|
风暴抑制（BSR） |
支持 |
|
链路故障转移（LFP） |
支持 |
|
端口隔离（Port-Isolation） |
支持 |
|
|
|
|
环境条件（Environment） |
|
|
工作温度（Operating temperature） |
-30℃~+75℃ |
|
储藏/运输温度（Storage temperature） |
-30℃~+75℃ |
|
相对湿度（Relative humidity） |
10%~90% 不支持凝露（non-condensing） |
|
散热方式（Thermal methods） |
无风扇设计，自然散热 |
|
MTBF |
100,000 小时 |
|
|
|
|
机械结构（ Mechanical Dimensions） |
|
|
尺寸（Product size） |
91*118*31mm (W×H×D) |
|
安装方式（Installation Method） |
卡轨式安装 |
|
重量（Weight） |
|
|
|
|
|
防护（EMC&INGRESS PROTECTION ) |
|
|
IP等级（IP Level） |
IP40 |
|
电源浪涌防护（Surge protection of Power） |
IEC 61000-4-5 Level 3 (4KV/2KV）（8/20us) |
|
网口浪涌防护（Surge protection of Ethernet port） |
IEC 61000-4-5 Level 3 (4KV/2KV）（10/700us) |
|
抗静电干扰（ESD） |
IEC 61000-4-2 Level 4（8K/15K） |
|
|
|
|
相关认证（Authentication） |
|
|
认证（Authentication） |
公安部、工信部检验报告及入网许可证 |
|
|
|
|
配套和附件（Accessories） |
|
|
配套设备（Accessories） |
设备，端子，合格证，说明书，电源适配器（选配） |
|
|
|
|
可选型号（Optional model） |
描述信息 |
|
XPTN-9000-43-1FX1TX |
1个百兆SFP光接口，1个10/100M自适应电口（PoE可选配） |
|
XPTN-9000-43-1FX1TX-SC |
1个百兆FC光接口，1个10/100M自适应电口（PoE可选配） |
|
XPTN-9000-43-1FX1TX-FC |
1个百兆SC光接口，1个10/100M自适应电口（PoE可选配） |
|
XPTN-9000-43-1FX1TX-ST |
1个百兆ST光接口，1个10/100M自适应电口（PoE可选配） |
