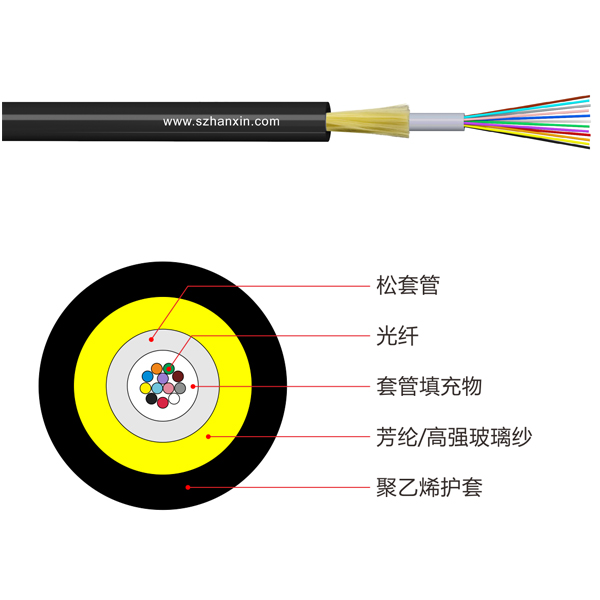

微型中心束管式气吹光缆,光缆的结构是:将250μm单模或多模光纤套入高模量材料制成的松套管中,松套管内填充无毒、无害的防水化合物。松套管外绞合非金属加强元件芳纶或高强玻璃纱,再挤制黑色或彩色高密度聚乙烯(HDPE)护套成缆。
·非金属的结构设计有效防止射频干扰和电磁波干扰。
·特别设计的紧密的光缆结构,有效防止套管回缩。
·芳纶加强元件使光缆具有优异的抗拉性能。
·套管内填充特种油膏,充分保证了光缆的防水性。
·良好的抗压性和柔软性。
·光纤组装密度高,缆径小,重量轻,适合室内,设备几部空间狭窄地方布线,并且适合于气吹敷设方式。
·GYFXTY光缆符合 YD/T1460-2006标准.
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
衰减 |
@850nm |
|
|
≤3.0dB/km |
≤3.0dB/km |
@1300nm |
|
|
≤1.0dB/km |
≤1.0dB/km |
|
@1310nm |
≤0.36dB/km |
|
|
|
|
@1550nm |
≤0.22dB/km |
≤0.23dB/km |
|
|
|
带宽 |
@850 |
|
|
≥500MHZ·km |
≥500MHZ·km |
@1300 |
|
|
≥1000MHZ·km |
≥600MHZ·km |
|
数值孔径 |
|
|
|
0.200±0.015NA |
0.275±0.015NA |
光缆截止波长 |
|
≤1260nm |
≤1480nm |
|
|
光缆型号 |
光纤数 |
光缆直径 |
光缆重量 |
允许拉伸力 |
允许压扁力 |
弯曲半径 |
JET2~12 |
2~12 |
3.0±0.3 |
8 |
60/150 |
100/300 |
15D/30D |
JET14~24 |
14~24 |
3.5±0.3 |
15 |
60/150 |
100/300 |
15D/30D |
