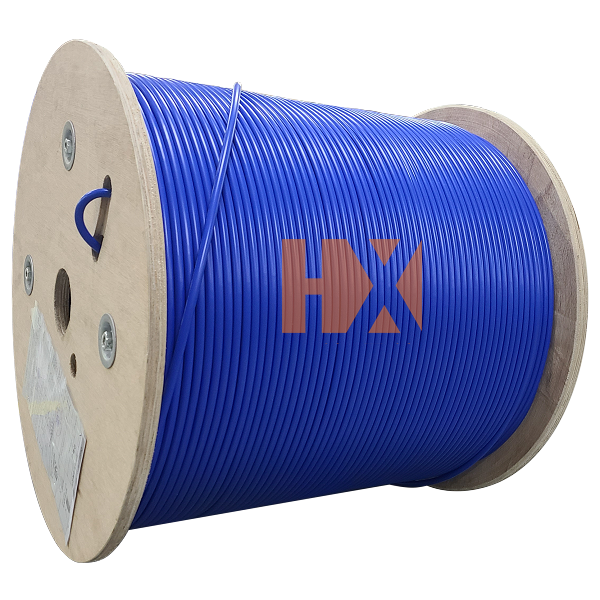

MGXTSWV光缆结构是将250μm光纤套入高模量材料制成的松套管中,松套管内填充防水化合物。松套管外用一层双面涂塑钢带(PSP)纵包,钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水,两侧放置两根平行钢丝后挤制聚乙烯内护套,内护套外在挤包一层聚乙烯外护套成缆。
·具有良好的机械性能和温度性能。
·松套管材料本身有良好的耐水性能和较高的强度。
·管内充以特种油膏,对光纤进行了关键性的保护。
·良好的抗压性。
·两根平行钢丝保证光缆的抗拉强度。
·双面涂塑钢带(PSP)提高光缆的抗透潮能力,同时有防鼠的功能。
·良好的阻水 材料防止光缆纵向渗水。
·采用蓝色阻燃PVC进行二次护套,使光缆具有良好的阻燃效果。
··MGXTSWV光缆遵循MT386-1995煤矿用阻燃电缆阻燃性的试验方法和判定规则.
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
衰减 |
@850nm |
|
|
≤3.0dB/km |
≤3.0dB/km |
@1300nm |
|
|
≤1.0dB/km |
≤1.0dB/km |
|
@1310nm |
≤0.36dB/km |
|
|
|
|
@1550nm |
≤0.22dB/km |
≤0.23dB/km |
|
|
|
带宽 |
@850 |
|
|
≥500MHZ·km |
≥500MHZ·km |
@1300 |
|
|
≥1000MHZ·km |
≥600MHZ·km |
|
数值孔径 |
|
|
|
0.200±0.015NA |
0.275±0.015NA |
光缆截止波长 |
|
≤1260nm |
≤1480nm |
|
|
光缆型号 |
光纤数 |
光缆直径 |
光缆重量 |
允许拉伸力 |
允许压扁力 |
弯曲半径 |
MGXTSWV-2~12 |
2~12 |
11 |
130 |
500/1000 |
500/1500 |
15D/30D |
