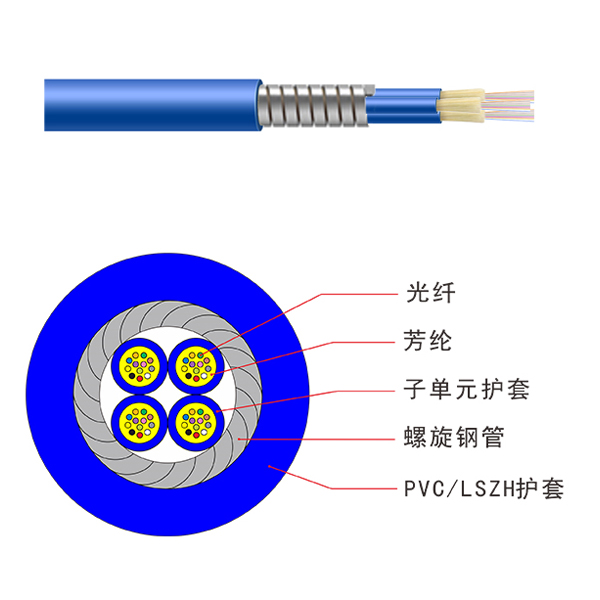

光缆结构是将多芯束状迷你ф250μm光纤表面施放起加强作用的多股芳纶,在绞合表面挤制一层PVC或LSZH内护套作为子单元,多芯束状子单元绞合成圆形后在其外层绕制一层钢丝铠,钢丝铠外施加少量芳纶,再挤制PVC或LSZH外护套。
·迷你束状光缆,高强度芳纶加强,高性能护套材料外护。
·弯曲半径小,重量轻、柔软、灵活、接续方便。
·扁平钢丝铠装,提高光缆抗压和防鼠能力。
·具有较好的机械和环境性能。
·阻燃或不延燃外护套,提供良好的安全保护。
·各种常规连接器产品。
·尾纤、跳线。
·光通信设备机房、光配线架、光纤到桌面等光连。
·光设备、仪器等的光连接。
·室内水平布线、建筑内垂直布线;LAN网、多信息点连接。
·长距离、野外、楼宇布线、线槽光电混放等光连接。
·主干网的尾缆、接入到建筑物内的设备。
·安装空间及场合尺度小的布线。
·GJAFKV光缆参照YD/T 2488-2013、IECA-596、GR-409、IEC794等标准;符合UL认证OFNR、OFNP要求。
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
衰减 |
@850nm |
|
|
≤3.0dB/km |
≤3.0dB/km |
@1300nm |
|
|
≤1.0dB/km |
≤1.0dB/km |
|
@1310nm |
≤0.36dB/km |
-- |
|
|
|
@1550nm |
≤0.22dB/km |
≤0.23dB/km |
|
|
|
带宽 |
@850 |
|
|
≥500MHZ·km |
≥500MHZ·km |
@1300 |
|
|
≥1000MHZ·km |
≥600MHZ·km |
|
数值孔径 |
|
|
|
0.200±0.015NA |
0.275±0.015NA |
光缆截止波长 |
|
≤1260nm |
≤1480nm |
|
|
光缆型号 |
光纤数 |
子单元外径 |
光缆直径 |
光缆重量 |
允许拉伸力 |
允许压扁力 |
弯曲半径 |
GJFJV+SV |
24 |
7.0 |
5.0 |
64 |
300/750 |
200/1000 |
20D/10D |
GJFJV+SV |
48 |
10.0 |
6.0 |
100 |
300/750 |
200/1000 |
20D/10D |
运输温度 |
-20℃~+60℃ |
存储温度 |
-20℃~+60℃ |
安装温度 |
-5℃~+50℃ |
使用温度 |
-20℃~+60℃ |
